Juaristi, inmerso en un profundo desarrollo de sus centros de mandrinado y fresado, da un nuevo paso con la fabricación de los centros de mecanizado de alta producción modelo TXh5.
Este nuevo centro está concebido para garantizar elevadas propiedades dinámicas, a la vez que una gran estabilidad y durabilidad, disponiendo de velocidades de 35 m/min y aceleraciones de 3 m/s2 en los cursos X-Y-Z, que pueden llegar a 4.000-2.500-2.500 mm, respectivamente, con mesa giratoria con capacidad de hasta 12.000 kg.
La arquitectura de este centro es con cabezal central en la columna, cuatro guías verticales (dos delante + dos detrás), bancadas, columna y mesa en fundición perlítica.
Se trata de un centro de una gran rigidez y estabilidad, debido al sobredimensionamiento, tanto de los componentes estructurales como de la cantidad y tamaño de los patines a rodillos de alta precisión.
Su diseño envolvente, integrando carenado con bancadas, permite una recogida completa de virutas y líquidos de corte, que son evacuados sin que lleguen a ensuciar ni contaminar el suelo del taller.
La ergonomía, que permite un perfecto control de las operaciones al operario, así como la cuidada disposición de los principales componentes para facilitar su supervisión y mantenimiento, han sido tenidos muy en cuenta en la fase de diseño.

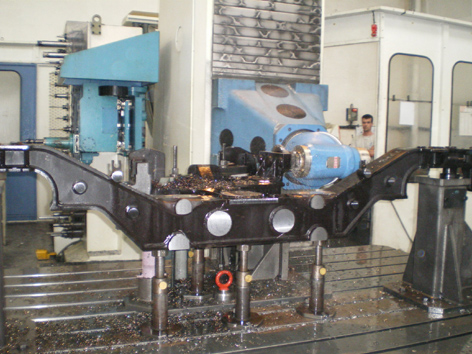

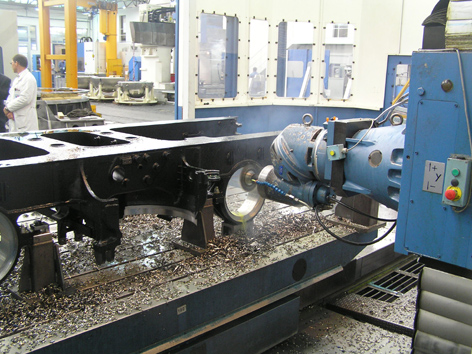

Mecanizado de bogies
Los bogies se disponen horizontalmente sobre la superficie de la mesa giratoria, que, con unas dimensiones de hasta 2.000 x 2.500 y 360.000 posiciones, permite el mecanizado de las cinco superficies en un solo amarre.
