Centro de mecanizado de 5 a 7 ejes especializado en piezas con geometría compleja

Daunert Máquinas-Herramientas, S.A.
Tel.: 93 475 14 80 www.daunert.com

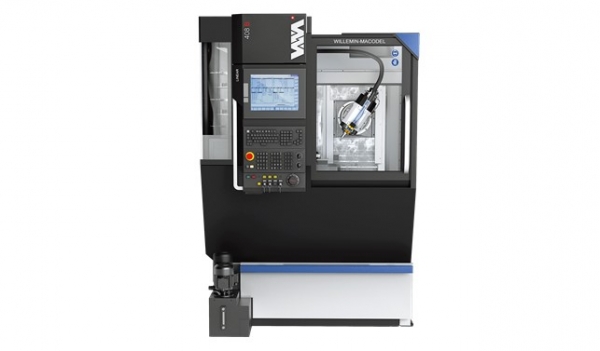

El 408B de Willemin-Macodel es un centro de mecanizado con una configuración posible de 5 a 7 ejes especializado en el mecanizado de piezas con geometría compleja a partir de barras o pieza unitaria. Está equipado con un husillo motorizado giratorio montado en un eje B con una capacidad de giro de - 15º a + 100º con muy alta resolución (0,0001˚) y un divisor en el eje A que permite trabajar con barra de hasta Ø40 mm con una velocidad de rotación durante el fresado de 90 min^-1 y un par máximo de 196 Nm, ofreciendo también una elevadísima resolución angular (0,0001˚).
La máquina -distribuida en España por Daunert- puede equiparse con una unidad de mecanizado trasera automático montada sobre un eje U. Esta unidad, que puede alojar una mordaza de precisión (fuerza de sujeción de 400 N – 4.000 N) o pinzas para sujeción interna o externa, se acciona mediante un movimiento giratorio de 0° - 90° y una carrera de 100 mm que permite el mecanizado posterior de la cara tronzada. El centro de mecanizado puede alojar palés tanto en el eje A como en la unidad de mecanizado trasera, lo que garantiza unos tiempos de cambio rápidos.
Viene de serie con un cabezal de 0-30.000 rpm en 0,8 s (opcionalmente 42.000 rpm) con una potencia de 15 kW y un par máximo de 12 Nm, compatible con portaherramientas tipo HSK-E40, HSK-A40 o Capto C4, permitiendo usar herramientas de hasta Ø80mm y longitud de hasta 95 mm y con un peso máximo de 1kg. Recorridos en X,Y,Z de 250/200/310 mm y velocidad máxima de desplazamiento de 40 m/min. La aceleración en todos los ejes es de 8 m/s² dotados de una fuerza de avance 2.600 N y una resolución de movimiento de CNC de 12,5 nanómetros (0.0125 micras). La máquina está equipada con un control Fanuc 31i-B5 PLUS iHMI PRO. Otra ventaja que destacar es el pequeño espacio ocupado que es de 2,8 m² (X: 1.450 mm, Y: 1.980 mm, Z: 2.100 mm).
