Juaristi TS Comercial, S.L.
Tel.: 943 85 12 21 http://www.juaristi.com

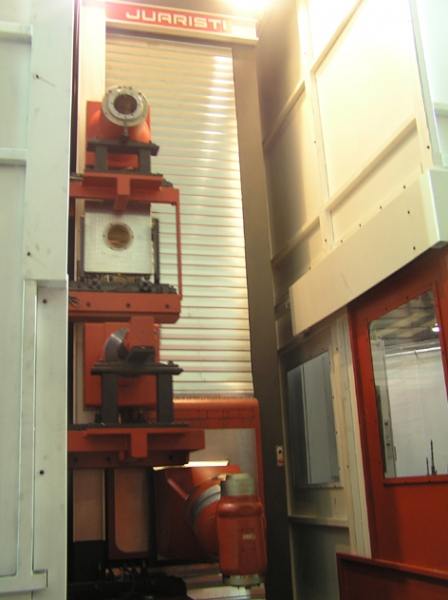

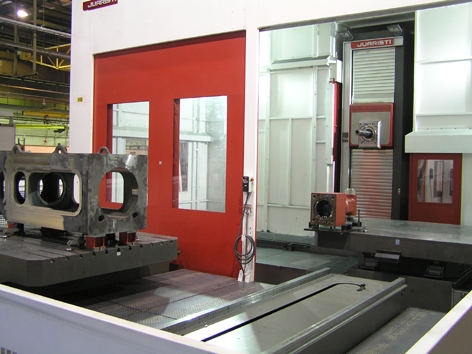

El nuevo centro de mandrinado y fresado TX7 de Juaristi se caracteriza por sus grandes dimensiones y potencia, junto con una dinámica elevada: avances de ejes de 25 m/min.
Los componentes estructurales son de fundición gris y, gracias a su sobredimensionamiento, permiten alcanzar unos recorridos muy importantes para este tipo de máquina:
- X transversal de la mesa: hasta 6.000 mm.
- Y vertical del cabezal: hasta 4.000 mm.
- Z longitudinal de la columna: hasta 3.000 mm.
- Diámetro de caña: 150 - 180 mm.
- Mesa giratoria: hasta 3.000 x 3.500 mm (máximo: 40.000 kg).
El cabezal está centrado en la columna y está doblemente guiado sobre 4 guías: 2 delante y 2 detrás, confiriendo una gran rigidez al conjunto caña-consola-columna, además de un comportamiento perfectamente simétrico en cuanto a dilataciones y esfuerzos de corte.
Gracias a este diseño, el centro TX7 puede desarrollar potencias de hasta 61 kW con pares máximos de 6.000 Nm, lo que garantiza una capacidad de arranque de viruta propio de máquinas de columna móvil mucho más grandes y costosas.
Ideal para componentes del sector energético
Su diseño y posibilidad de integrar multitud de cabezales (Universal 0,001º x 0,001º / Giro continuo de 5 ejes / Angular pequeño ISO 40 / Angular grande 60 kW, etc.) lo hace especialmente adecuado para el mecanizado de todo tipo de componentes (de fundición, acero al carbono, acero inoxidable, inconel) de tamaño medio-grande del sector energético, permitiendo el mecanizado completo de una sola fijación:
