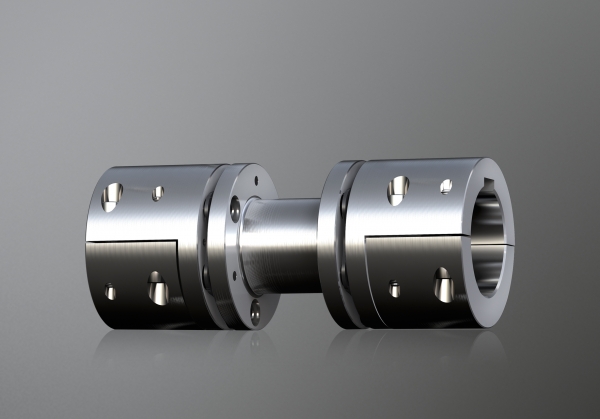

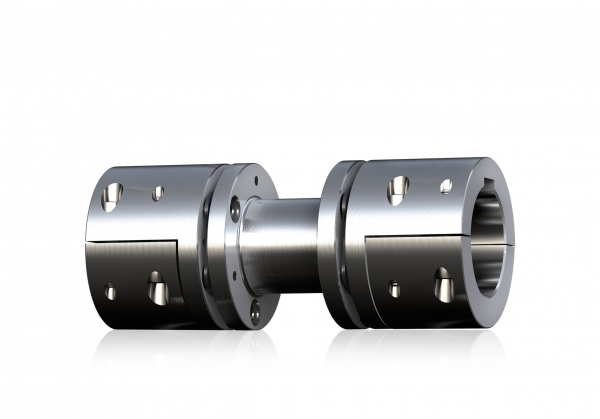

KTR ha desarrollado un acoplamiento de láminas de acero que se monta y desmonta radialmente como una unidad completa. Rigiflex®-N tipo A-H ha sido diseñado con todas las características significativas de acuerdo con API 610 y 671 y está disponible en seis tamaños distintos para transmisión de pares nominales de hasta 2.400 Nm. Las principales aplicaciones son, por ejemplo, aplicaciones con bombas en la industria química y de procesos.

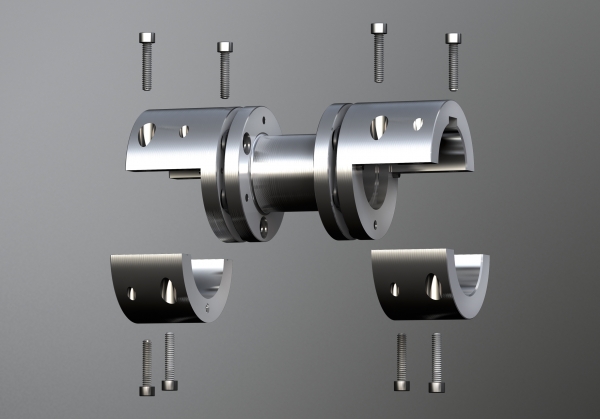

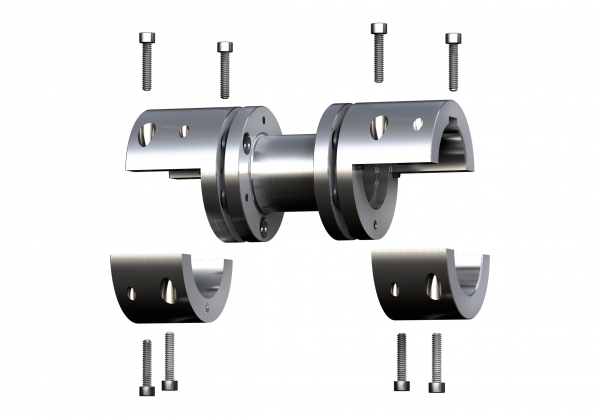

El nuevo Rigiflex®-N tipo A-H consta de dos mangones, un espaciador y dos juegos de láminas que se suministran ya montados en fábrica como un subconjunto. Los mangones del acoplamiento de láminas de acero están partidos por la mitad, lo que permite el montaje y desmontaje radial del acoplamiento en su totalidad como una unidad. Ambas partes de los mangones se unen entre sí mediante cuatro tornillos de apriete.
“Se omiten etapas de montaje que requieren mucho tiempo, como calentar los mangones para introducirlos en los ejes y unir el espaciador a los mangones. Además, el desmontaje del acoplamiento no requiere herramientas como los extractores”, explica el ingeniero Reiner Banemann, jefe de producto de KTR. “Aparte de eso, no hay riesgo de que los ejes se dañen; por ejemplo, por corrosión”.
Las láminas de Rigiflex®-N tipo A-H están diseñadas como juegos de láminas por capas que se fijan con los mangones y el espaciador mediante un bloqueo positivo. Dado que el desarrollo del acoplamiento se centró en el cumplimiento de las normas API 610 y 671 el espaciador está asegurado por un elemento de seguridad.
