Piensa por un momento en los componentes de alta precisión que hacen posible nuestro mundo moderno: una pieza diminuta dentro de un smartphone, un implante médico diseñado para encajar a la perfección en el cuerpo humano o un componente crítico del motor de un coche. La fabricación de estos objetos con una fiabilidad y exactitud absolutas representa un desafío de ingeniería monumental. Cada error, por pequeño que sea, puede tener consecuencias significativas, y el proceso tradicional de mover una pieza de una máquina a otra introduce múltiples oportunidades para que se produzcan estas imperfecciones. En medio de este desafío, ha surgido una solución elegante que está redefiniendo los límites de lo posible. Se trata de la tecnología Mill-Turn, una innovación fundamental que fusiona procesos de fabricación complejos en un solo paso unificado. Este artículo explora las formas más impactantes en las que esta tecnología está transformando el mundo de la fabricación avanzada, permitiéndonos crear piezas que antes eran consideradas imposibles de producir.
Más precisión con menos pasos: La paradoja de la consolidación
El concepto central de las máquinas Mill-Turn es su capacidad para integrar el fresado CNC y el torneado CNC en una única configuración. A primera vista, combinar dos procesos complejos podría parecer que aumenta el riesgo, pero la realidad es contraintuitiva: al consolidar las operaciones, se aumenta drásticamente la precisión.

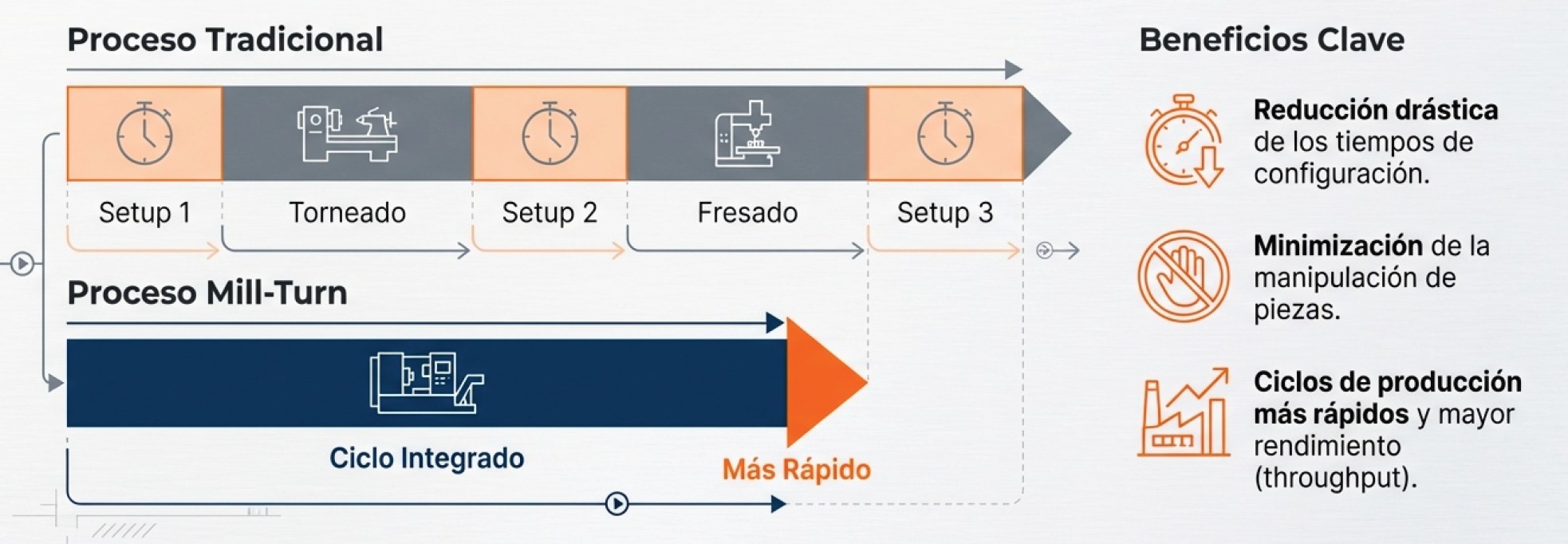

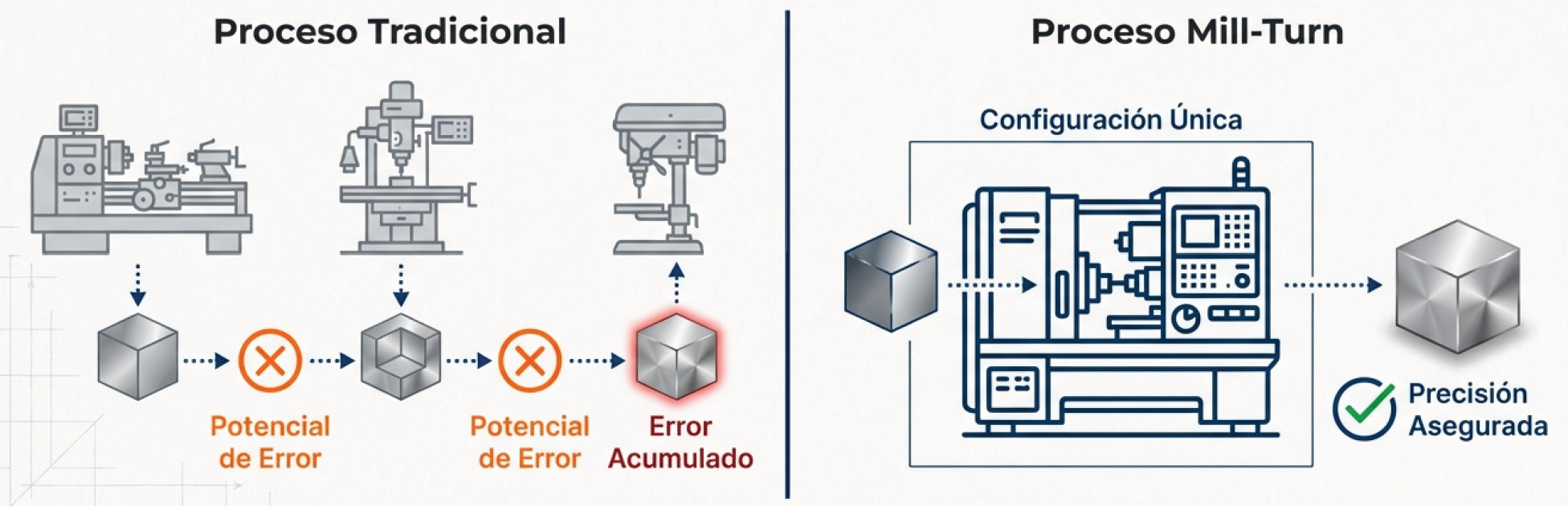

La razón es simple pero poderosa. En la fabricación tradicional, cada vez que una pieza de trabajo se transfiere de una máquina a otra - por ejemplo, de un torno a una fresadora - se introduce una pequeña posibilidad de error de alineación. Estos errores, aunque sean mínimos, son acumulativos. Al eliminar por completo la necesidad de transferir la pieza, las máquinas Mill-Turn reducen drásticamente este "error acumulativo". Para un analista de la industria, este no es un simple avance técnico; es un cambio fundamental que reduce el riesgo de producción y eleva el estándar de calidad de toda una categoría de componentes.

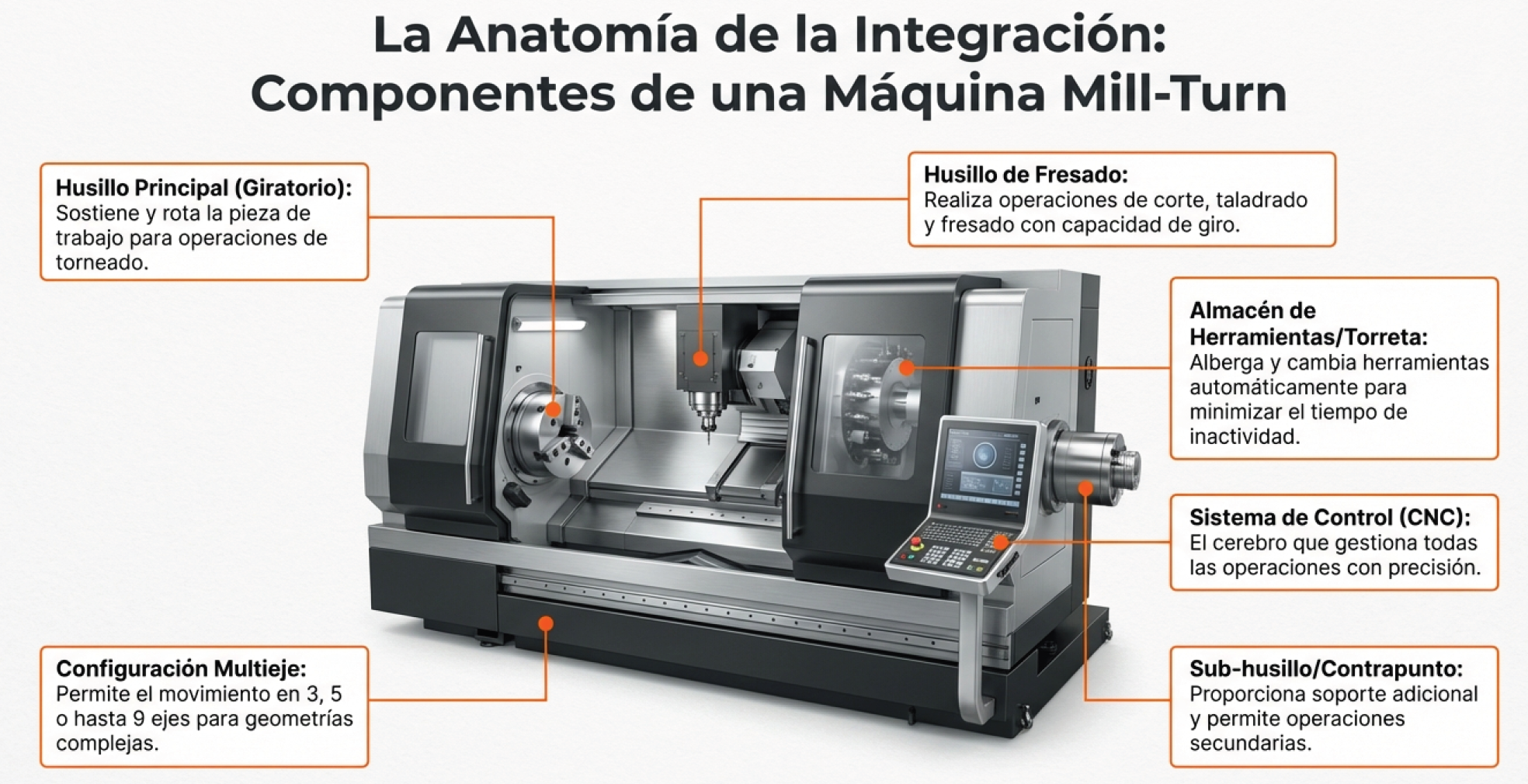

Anatomía de un equipo de fresado-torneado: Componentes clave
Para apreciar plenamente la capacidad y precisión de una máquina de fresado-torneado es indispensable comprender los componentes que la conforman. Cada elemento, desde la estructura mecánica hasta el sistema de control, está diseñado para trabajar en sinergia, habilitando la producción de piezas complejas con una eficiencia y exactitud extraordinarias. A continuación, se desglosa los elementos que definen esta tecnología.
Husillo giratorio (Husillo principal)
Su función principal es sujetar y rotar la pieza de trabajo, siendo el eje central de toda operación de torneado. Sus características clave incluyen una capacidad de rotación a alta velocidad para un mecanizado eficiente, el uso de rodamientos de ultraprecisión que garantizan la estabilidad dimensional, y una alta flexibilidad para integrar diversos sistemas de sujeción como platos (chucks) y pinzas (collets).
Husillo de fresado
Su función es ejecutar operaciones de fresado, tal como corte, taladrado y roscado sobre la pieza de trabajo estática o en rotación. Entre sus características se encuentran un alto par motor y velocidad para un arranque de material eficiente, capacidad de giro para el fresado multieje y su integración con un almacén de herramientas que permite cambios automáticos para una transición fluida entre operaciones.
Configuración multieje
Su función es proporcionar el movimiento a lo largo de múltiples ejes lineales y rotativos para ejecutar trayectorias de herramienta complejas. Sus características incluyen configuraciones comunes de 5 a 9 ejes, una cinemática avanzada para abordar geometrías intrincadas y un control simultáneo de ejes que es fundamental para lograr la máxima precisión en contorneados complejos.
Bancada y bastidor
Su función es constituir la base estructural de la máquina, proporcionando la rigidez y estabilidad necesarias para absorber las fuerzas de corte. Como características principales, están construidos con materiales de alta resistencia con propiedades de amortiguación de vibraciones y presentan un diseño estructuralmente rígido, capaz de soportar piezas de trabajo pesadas y operaciones a alta velocidad sin comprometer la precisión.
Sistema de control
Su función es actuar como el cerebro de la máquina, gestionando y sincronizando todas las operaciones y movimientos con precisión programada. Sus características incluyen sistemas CNC con interfaces de usuario intuitivas, la capacidad de monitorización y ajuste en tiempo real para un control de proceso riguroso, y una integración nativa con software CAD/CAM para un flujo de trabajo digitalizado desde el diseño hasta la fabricación.
Almacén de herramientas/torreta
Su función es almacenar, indexar y cambiar automáticamente las herramientas de corte requeridas durante el ciclo de mecanizado. Se caracteriza por una alta capacidad para albergar una amplia variedad de herramientas de torneado y fresado, un mecanismo de cambio rápido que minimiza el tiempo de inactividad entre operaciones, y un sistema de gestión inteligente para rastrear la vida útil y el uso de cada herramienta.
Contrapunto/sub-husillo
Su función es ofrecer soporte adicional a piezas de trabajo largas para contrarrestar la deflexión o permitir operaciones secundarias en la parte posterior de la pieza, habilitando un mecanizado completo en una sola sujeción. Entre sus características destacan un movimiento programable para un posicionamiento preciso y la opción de estar equipado con un segundo plato de sujeción (sub-husillo), lo que maximiza la versatilidad de la máquina.
Sistema de refrigeración
Su función es suministrar refrigerante a la zona de corte para disipar el calor, lubricar la interfaz herramienta-pieza y evacuar las virutas, protegiendo así la herramienta y la pieza de trabajo. Sus características incluyen bombas de alta presión para una entrega efectiva del refrigerante en cortes profundos, múltiples boquillas orientables para una cobertura completa y un sistema de filtración para mantener la pureza del líquido y la estabilidad del proceso.
Esta arquitectura de componentes no es meramente una suma de partes; es un sistema integrado que desbloquea un conjunto de beneficios operativos y estratégicos decisivos para la fabricación competitiva.
Movimiento e inteligencia: Ejes y control
La magia de estas máquinas no reside solo en su capacidad de girar y cortar, sino en la libertad de movimiento y en el control digital que orquesta cada acción.
La configuración multieje: Libertad de movimiento total
Los "ejes" son las direcciones en las que la máquina puede mover sus herramientas o la pieza de trabajo (hacia adelante/atrás, izquierda/derecha, arriba/abajo, y giros rotacionales). Una analogía simple es el brazo y la muñeca humana, que pueden moverse y girar en múltiples direcciones para alcanzar cualquier punto con precisión.
Las configuraciones comunes van de 3 a 9 ejes. Cuantos más ejes tiene una máquina, mayor es su capacidad para crear geometrías complejas e intrincadas. Esta capacidad es fundamental para industrias como la aeroespacial, donde se fabrican componentes como álabes de turbinas; la automotriz, para piezas de motor y transmisión de alta precisión; y la médica, para crear implantes e instrumentos quirúrgicos complejos.
El sistema de control (CNC): El cerebro digital
El sistema CNC es el "cerebro" de la máquina. Es el encargado de leer las instrucciones de un diseño digital (creado en software CAD/CAM) y traducirlas en movimientos precisos y coordinados de los husillos y los ejes. Gestiona cada aspecto de la operación, desde la velocidad de rotación hasta el cambio de herramienta. Esto crea un flujo de trabajo digital perfecto, donde un diseño 3D en el ordenador se convierte en una pieza física con una intervención manual mínima, garantizando que el producto final sea una réplica exacta del diseño original:
- Interfaces fáciles de usar: Los sistemas modernos cuentan con pantallas y controles intuitivos que permiten a los operadores programar tareas, supervisar el proceso y hacer ajustes de forma sencilla.
- Monitorización en tiempo real: El sistema supervisa constantemente la operación, lo que permite realizar ajustes sobre la marcha para garantizar que el producto final cumpla con las tolerancias más estrictas.
